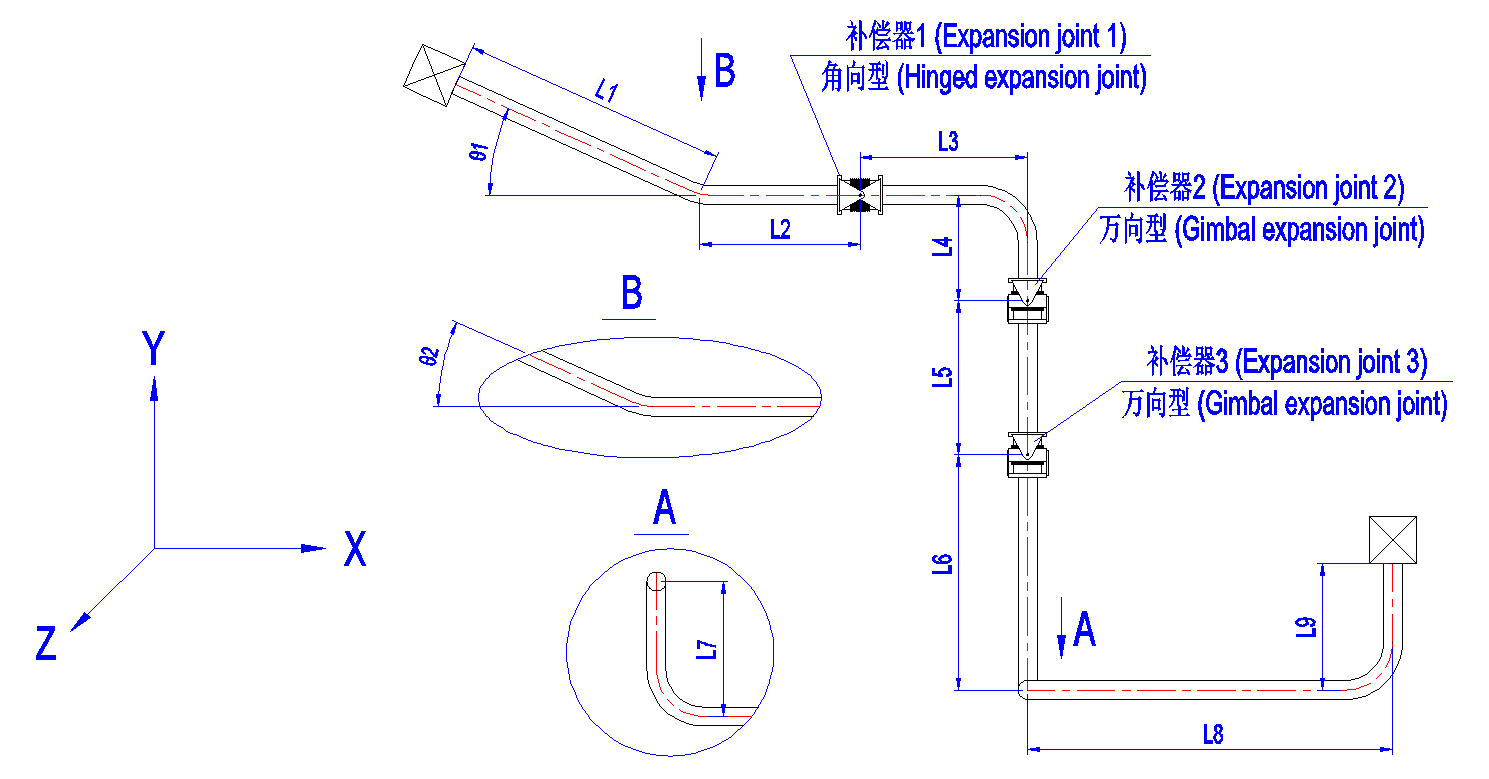

1. 除L3,L4,L5外其余各段不存在填0即可。L7和L8配合可以表示X-Z平面内任意斜管，只要算出它的投影尺寸L7和L8即可。
2. θ1是L1段在x-y平面内的投影与X轴夹角，θ2是L1段在x-z平面内的投影与X轴夹角。角度值在-90度至正90度之间，负值为与图示相反方向。
3. 当补偿器2、3的绕X轴角位移为0时，可改用角向型补偿器。
线胀系数来源： 选择材料及输入温度; 直接输入线胀系数;
选择材料类型： 碳钢 Cr-Mo合金钢 奥氏体不锈钢
设计温度: °C;
管道设计温度下线胀系数: mm/M;
角度θ1: °; 角度θ2: °;
L1段长: mm; L2段长: mm; L3段长: mm;
L4段长: mm; L5段长: mm; L6段长: mm;
L7段长: mm; L8段长: mm; L9段长: mm;
补偿器1位移θej1： 0 °
补偿器2位移θej2_x (绕X轴)： 0 ° 补偿器2位移θej2_z (绕Z轴)： 0 °
补偿器3位移θej3_x (绕X轴)： 0 ° 补偿器3位移θej3_z (绕Z轴)： 0 °
